Системы покрытий для ПАО "НК "РОСНЕФТЬ"

Материалы

22 января 2025

Введение
Перечень рекомендованных систем
Подробный перечень материалов и слоев для категорий:
С1, С2 (ISO 12944-5)
С3 (ISO 12944-5)
С4 (ISO 12944-5)
С5 (ISO 12944-5)
Im1, Im2, Im3 (ISO 12944-5)
Список материалов

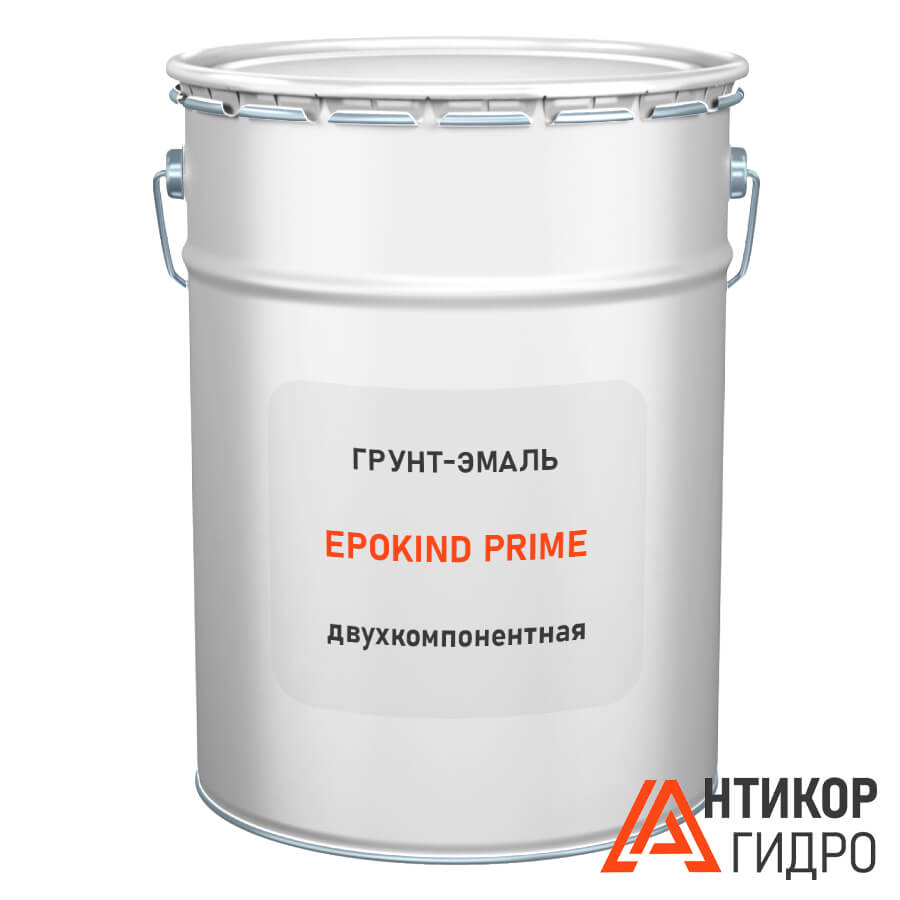

EPOKIND PRIME

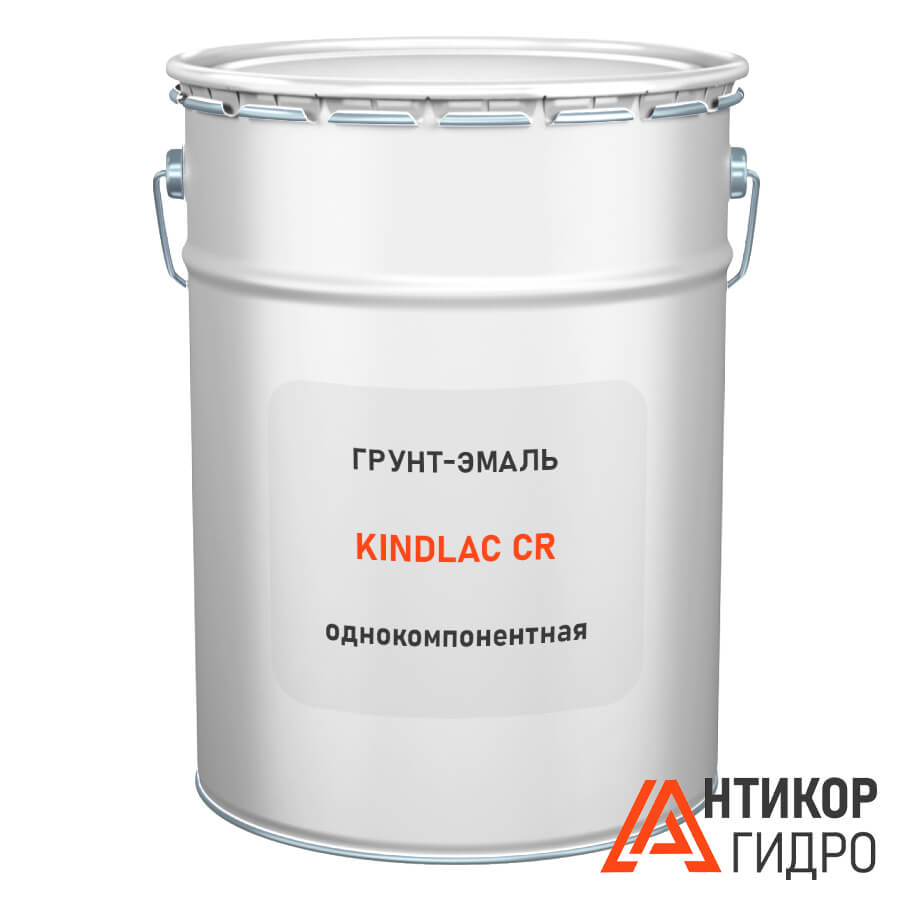

KINDLAC CR
KINDUR UV
EPOKIND SEA
EPOKIND ZINC

Системы покрытий, рекомендованные для использования на объектах нефтедобычи, нефтепереработки и нефтепродуктообеспечения ПАО "НК "РОСНЕФТЬ", включают семь типов комбинаций материалов, выполняющих функции грунтовочного, промежуточного и финишного слоев определенной толщины в зависимости от категории коррозионной активности условий, в которых эксплуатируется обрабатываемая конструкция.

Перечень рекомендованных для ПАО "НК "РОСНЕФТЬ" систем

В таблице представлен перечень рекомендованных систем с кратким описанием функциональных возможностей каждой, указанием итоговой толщины формируемого покрытия и планируемым сроком службы в предполагаемых обстоятельствах.

Переходите к подробному перечню материалов и слоев, входящих в систему, кликнув по номеру искомой комбинации.

Категория коррозионной активности	№ системы	Описание системы	Общая толщина, мкм	Срок службы
С1, С2 (ISO 12944-5)	С2.2	Система быстросохнущих покрытий на основе хлорированного каучука, эластичных, термостойких, устойчивых к агрессивным средам, включающая грунтовочный и финишный слои	160	15-25 лет
	С2.3		200	более 25 лет
	С2.4	Эпоксидно-полиуретановая система на основе двухкомпонентных материалов с добавлением в состав фосфата цинка и железной слюдки, антикоррозионная, устойчивая к УФ-воздействию, включающая грунтовочный и финишный слои	130	15-25 лет
	С2.5		180	более 25 лет
С3 (ISO 12944-5)	С3.2	Система быстросохнущих покрытий на основе хлорированного каучука, эластичных, термостойких, устойчивых к агрессивным средам, включающая грунтовочный и финишный слои, выполняющая функции в условиях категории коррозионной активности С3 не менее 15 лет	200	15-25 лет
	С3.4	Эпоксидно-полиуретановая система на основе двухкомпонентных материалов с добавлением в состав фосфата цинка и железной слюдки, антикоррозионная, устойчивая к УФ-воздействию, включающая грунтовочный и финишный слои общей толщиной до 240 мкм	180	15-25 лет
	С3.5		240	более 25 лет
	С3.9	Эпоксидно-полиуретановая цинконаполненная система на основе двухкомпонентных материалов с добавлением в состав железной слюдки, антикоррозионная, устойчивая к УФ-воздействию, включающая грунтовочный, промежуточный и финишный слои	200	более 25 лет
С4 (ISO 12944-5)	С4.2	Система быстросохнущих покрытий на основе хлорированного каучука, эластичных, термостойких, устойчивых к агрессивным средам, включающая грунтовочный и финишный слои общей толщиной 260 мкм	260	15-25 лет
	С4.4	Эпоксидно-полиуретановая система на основе двухкомпонентных материалов с добавлением в состав фосфата цинка и железной слюдки, антикоррозионная, устойчивая к УФ-воздействию, включающая грунтовочный и финишный слои общей толщиной до 300 мкм	240	15-25 лет
	С4.5		300	более 25 лет
	С4.7	Эпоксидно-полиуретановая цинконаполненная система на основе двухкомпонентных материалов с добавлением в состав железной слюдки, антикоррозионная, устойчивая к УФ-воздействию, включающая грунтовочный, промежуточный и финишный слои, выполняющая функции в условиях категории коррозионной активности С4 не менее 15 лет	200	15-25 лет
	С4.8	Эпоксидно-полиуретановая цинконаполненная система на основе двухкомпонентных материалов с добавлением в состав железной слюдки, антикоррозионная, устойчивая к УФ-воздействию, включающая грунтовочный, промежуточный и финишный слои общей толщиной 260 мкм	260	более 25 лет
С5 (ISO 12944-5)	С5.2	Эпоксидно-полиуретановая система на основе двухкомпонентных материалов с добавлением в состав фосфата цинка и железной слюдки, антикоррозионная, устойчивая к УФ-воздействию, включающая грунтовочный, промежуточный и финишный слои общей толщиной до 360 мкм	300	15-25 лет
	С5.3		360	более 25 лет
	С5.5	Эпоксидно-полиуретановая цинконаполненная система на основе двухкомпонентных материалов с добавлением в состав железной слюдки, антикоррозионная, устойчивая к УФ-воздействию, включающая грунтовочный, промежуточный и финишный слои общей толщиной до 320 мкм	260	более 25 лет
	С5.8		320	более 25 лет
Im1, Im2, Im3* (ISO 12944-5)	Гр.3	Эпоксидно-полиуретановая система на основе двухкомпонентных материалов с добавлением в состав фосфата цинка и железной слюдки, антикоррозионная, включающая грунтовочный, промежуточный и финишный слои	380	15-25 лет
	Гр.5	Одноэтапная эпоксидная система, состоящая из толстослойного двухкомпонентного материала, устойчивого к воздействию агрессивных сред, включающая финишный слой	400	15-25 лет
	Гр.6	Эпоксидная система, состоящая из толстослойных двухкомпонентных материалов, устойчивых к воздействию агрессивных сред, включающая грунтовочный и финишный слои	600	более 25 лет
	Гр.1	Эпоксидно-полиуретановая цинконаполненная система на основе двухкомпонентных материалов с добавлением в состав железной слюдки, антикоррозионная, устойчивая к УФ-воздействию, включающая грунтовочный, промежуточный и финишный слои общей толщиной 360 мкм	360	15-25 лет

* Im1- пресная вода, Im2 - морская и слабоминерализованная, Im3 - почва

Подробный перечень материалов и слоев в зависимости от категории коррозионной активности условий, в которых эксплуатируется обрабатываемая конструкция

Категория коррозионной активности С1, С2 (ISO 12944-5)

Слои	№ системы
Слои	С2.2	С2.3	С2.4	С2.5
Грунтовочный слой
материал	KINDLAC CR	KINDLAC CR	EPOKIND PRIME	EPOKIND PRIME
толщина, мкм	80	100	80	100
Финишной слой
материал	KINDLAC CR	KINDLAC CR	KINDUR UV	KINDUR UV
толщина, мкм	80	100	50	80
Система
толщина, мкм	160	200	130	180
срок службы	15-25 лет	> 25 лет	15-25 лет	> 25 лет

Категория коррозионной активности С3 (ISO 12944-5)

Слои	№ системы
Слои	С3.2	С3.4	С3.5	С3.9
Грунтовочный слой
материал	KINDLAC CR	EPOKIND PRIME	EPOKIND PRIME	EPOKIND ZINC
толщина, мкм	100	120	160	60
Промежуточный слой
материал	-	-	-	EPOKIND PRIME
толщина, мкм				90
Финишной слой
материал	KINDLAC CR	KINDUR UV	KINDUR UV	KINDUR UV
толщина, мкм	100	60	80	50
Система
толщина, мкм	200	180	240	200
срок службы	15-25 лет	15-25 лет	> 25 лет	> 25 лет

Категория коррозионной активности С4 (ISO 12944-5)

Слои	№ системы
Слои	С4.2	С4.4	С4.5	С4.7	С4.8
Грунтовочный слой
материал	KINDLAC CR	EPOKIND PRIME	EPOKIND PRIME	EPOKIND ZINC	EPOKIND ZINC
толщина, мкм	80	160	240	60	60
Промежуточный слой
материал	KINDLAC CR	-	-	EPOKIND PRIME	EPOKIND PRIME
толщина, мкм	90			90	140
Финишной слой
материал	KINDLAC CR	KINDUR UV	KINDUR UV	KINDUR UV	KINDUR UV
толщина, мкм	90	80	60	50	60
Система
толщина, мкм	260	240	300	200	260
срок службы	15-25 лет	15-25 лет	> 25 лет	15-25 лет	> 25 лет

Категория коррозионной активности С5 (ISO 12944-5)

Слои	№ системы
Слои	С5.2	С5.3	С5.5	С5.8
Грунтовочный слой
материал	EPOKIND PRIME	EPOKIND PRIME	EPOKIND ZINC	EPOKIND ZINC
толщина, мкм	240	150	60	60
Промежуточный слой
материал	-	EPOKIND PRIME	EPOKIND PRIME	EPOKIND PRIME
толщина, мкм		150	140	200
Финишной слой
материал	KINDUR UV	KINDUR UV	KINDUR UV	KINDUR UV
толщина, мкм	60	60	60	60
Система
толщина, мкм	300	360	260	320
срок службы	15-25 лет	> 25 лет	> 25 лет	> 25 лет

Категория коррозионной активности Im1( пресная вода), Im2 (морская и слабоминерализованная) и Im3 (почва) (ISO 12944-5)

Слои	№ системы
Слои	Гр.3	Гр.5	Гр.6	Гр.1
Грунтовочный слой
материал	EPOKIND PRIME		EPOKIND SEA	EPOKIND ZINC
толщина, мкм	80		300	60
Промежуточный слой
материал	EPOKIND PRIME	-	-	EPOKIND PRIME
толщина, мкм	150			220
Финишной слой
материал	EPOKIND PRIME	EPOKIND SEA	EPOKIND SEA	KINDUR UV
толщина, мкм	150	400	300	80
Система
толщина, мкм	380	400	600	360
срок службы	15-25 лет	15-25 лет	> 25 лет	15-25 лет

Материалы, используемые в рекомендованных для ПАО "НК "РОСНЕФТЬ" системах
